采用HS-mesh协议的调光灯双向自组网原理
2016-06-02
目前，市面上在售的调光灯或为一对一双向通信方案，或为一对多单向方案，两种方式各有弊端，均不能满足日益增长的用户需求。汉天下电子HS-mesh双向组网方案采用转发技术及时隙控制技术实现了调光灯一对多的双向组网通信，具有安装布网容易，容量大，通信延时小，通信可靠等优点。
汉天下电子HS-mesh双向组网方案将调光灯双向通信过程分为两个阶段：下行传输阶段和上行传输阶段。下行传输阶段，网络内的所有调光灯参与转发，将数据包传输到网内所有调光灯；上行传输阶段，数据包通过特定调光灯转发，沿着特定路径返回控制器。在下行和上行传输过程中，汉天下电子HS-mesh双向组网方案，采用了具有自主知识产权的防冲突算法和路径选择算法等技术，保证了整个传输的高效可靠。 组网的下行传输，如下图所示：
图1 调光灯双向组网 下行传输
上行传输时，调光灯会通过路径选择算法优选出通信条件最好，延时最短的一条链路进行数据传输。上行路径的选择会根据外部环境的变化被智能的重新规划。

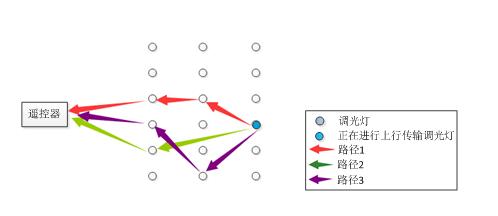

图2 调光灯双向组网 上行传输
上图中，进行上行传输的调光灯在三次上行传输中，根据不同的通信条件，利用路径选择算法选择了不同的上行路径以保证传输的可靠。
HS-mesh组网方案的视频演示：
遥控器演示：http://v.youku.com/v_show/id_XMTU3MzY1NTE5Ng==.html
